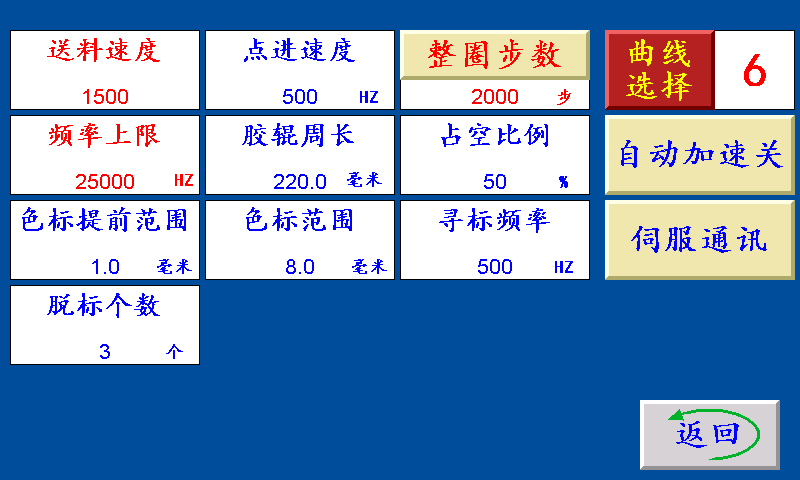

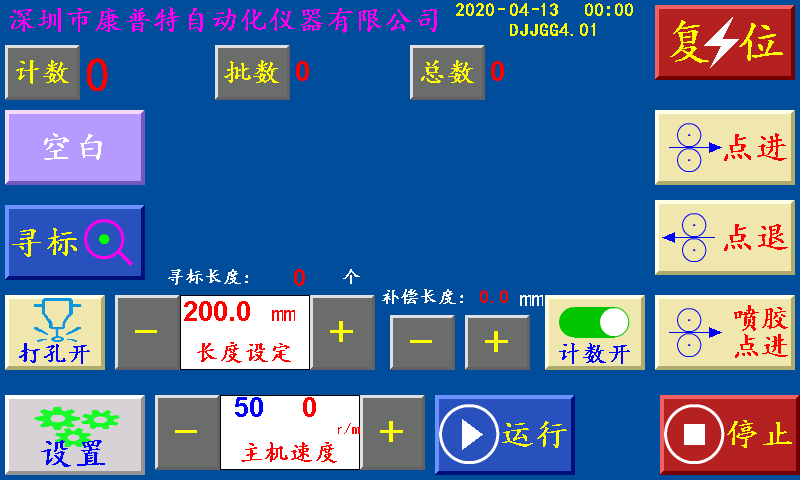

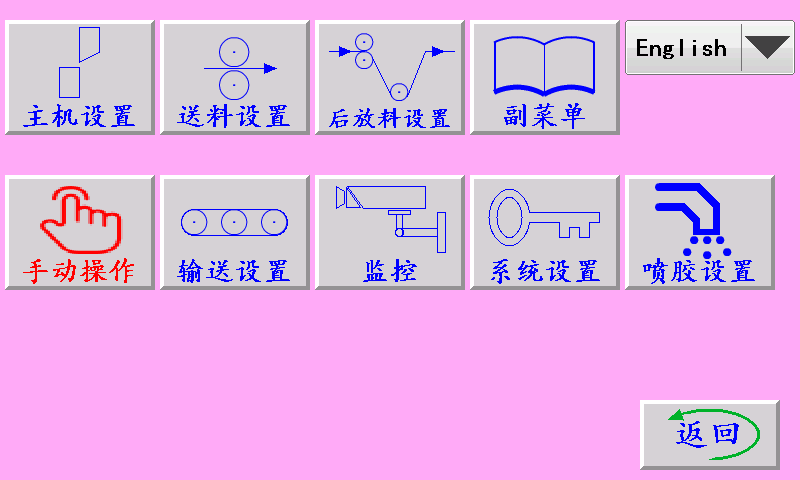

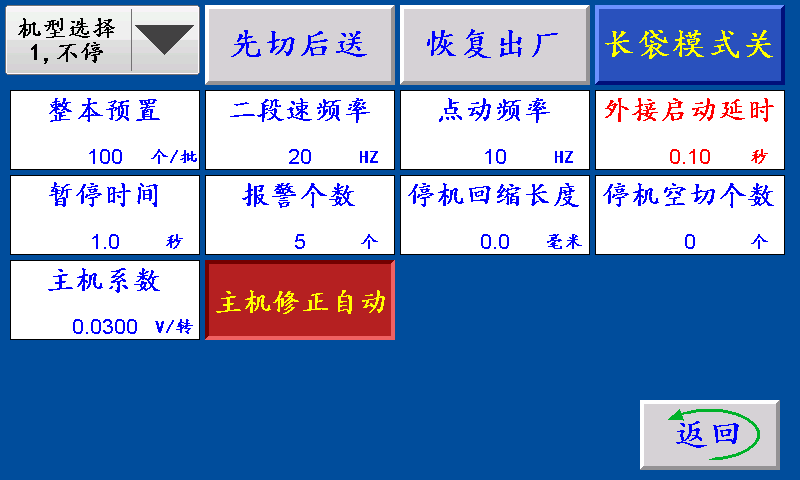

送料设置

点进速度：伺服（步进）电机的点进/点退时的速度，设定越大，伺服（步进）电机的转速越快。

整圈步数：伺服（步进）电机转一圈所需要的脉冲个数。

曲线慢速/曲线中速/曲线快速/曲线高速，4种不同的曲线切换。

送料速度：伺服（步进）电机的加减速时间，设定越大，伺服（步进）电机起步越快。

频率上限：伺服（步进）电机的最高转速，设定越大，伺服（步进）电机的转速越快。

胶辊周长：伺服（步进）电机带动橡胶辊转一圈的长度。

占空比例：“自动加速开”时，主机运行一个周期送料所占的时间比例。
色标范围：制作彩色制品时，伺服（步进）电机以恒定的速度寻找色标点的范围（即色标光电在『长度—设定的色标范围长度』范围内寻找色标，寻至『长度+设定的色标范围长度』。
色标提前范围：制作彩色制品时，伺服（步进）电机在料送结束之前，提前以恒定的速度寻找色标。

寻标频率：伺服（步进）电机追色标时的速度，设定越大，伺服（步进）电机的转速越快。

脱标个数：设定N个,制作彩色制品时,跟踪N次色标点,跟踪不住自动停机。

自动加速关/自动加速开：自动加速关：自己调节送料速度

自动加速开：根据设定的袋长等自动调节送料速度

伺服通讯：点击此键进入伺服通讯界面

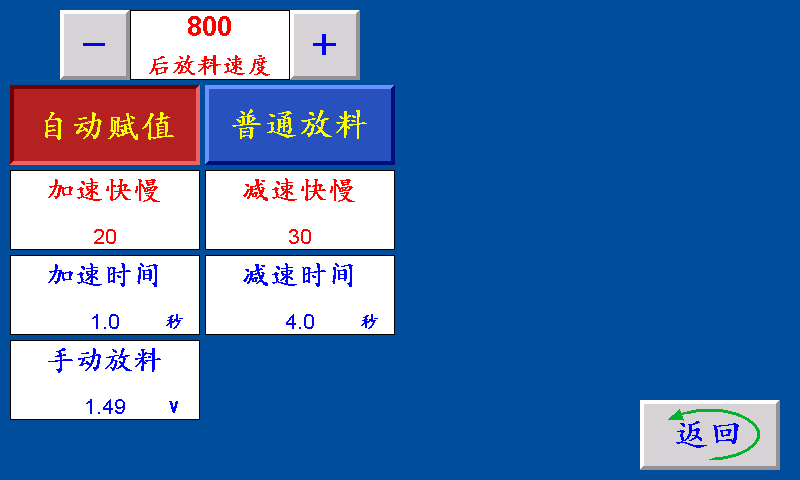

六、后放料设置

后放料速度：控制后放料电机的转速快慢。

手动放料：停机状态下，手动放料的速度。

放料修正：控制后放料电机的加减速快慢，设定值越小越快。

加速快慢：控制后放料速度加速变化的当量。

减速快慢：控制后放料速度减速变化的当量。

加速时间：控制后放料起步时变化的加速时间。

减速时间：控制后放料停止时变化的减速时间。

手动赋值/自动赋值：

手动赋值：后放料速度设定好后不会自动改变。
自动赋值：在运行时，后放料速度会自动调整到合适的速度值。

普通放料/减速放料：

普通放料：检测到放料开关信号时后放料减速，未检测到放料信号时后放料加速。

减速放料：未检测到放料开关信号时放料速度不变，检测到放料开关信号时减速。

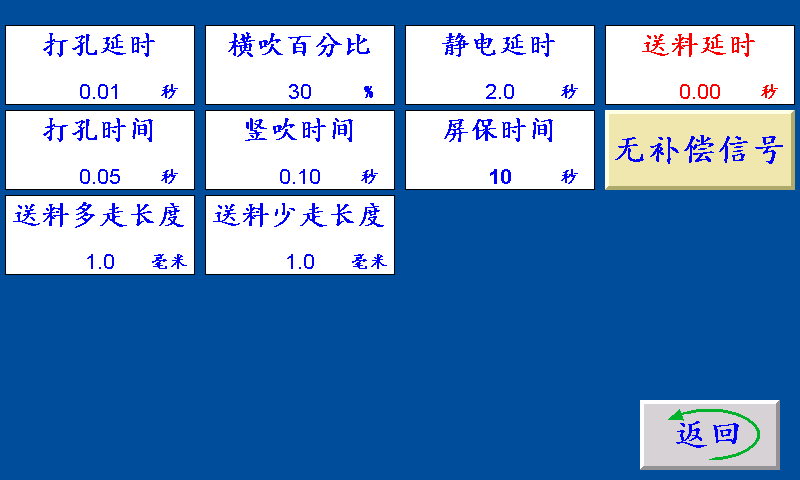

七、副菜单

打孔延时：送料结束后延时此参数设定的时间后打孔信号输出。

横吹百分比：由输入点X01送料信号控制横吹信号输出，输出时间由此参数来设定调节。

静电延时：输出与主机信号同步，主机停机后，静电信号延时此设定值后再关闭。

打孔时间：伺服（步进）电机转结束，打孔电磁阀工作的时间。

竖吹时间：由输入点竖吹输入控制竖吹信号输出，时间由此参数来设定调节。

屏保时间：主机运行状态下，在主界面停留此时间进入屏保状态。（设置0则屏保无效）

送料延时：下一次送料时，延时送料延时时间后开始送料。

无补偿信号/有补偿信号：

无补偿信号：补偿送料伺服（步进）电机多走少走由主页上补偿长度控制。

有补偿信号：未检测到补偿信号时，补偿送料伺服（步进）电机多走“送料多走长度”，检测到补偿信号时，补偿送料伺服（步进）电机少走“送料少走长度”。

送料多走长度：未检测到补偿信号时，补偿送料伺服（步进）电机多走“送料多走长度”。

送料少走长度：检测到补偿信号时，补偿送料伺服（步进）电机少走“送料少走长度”。

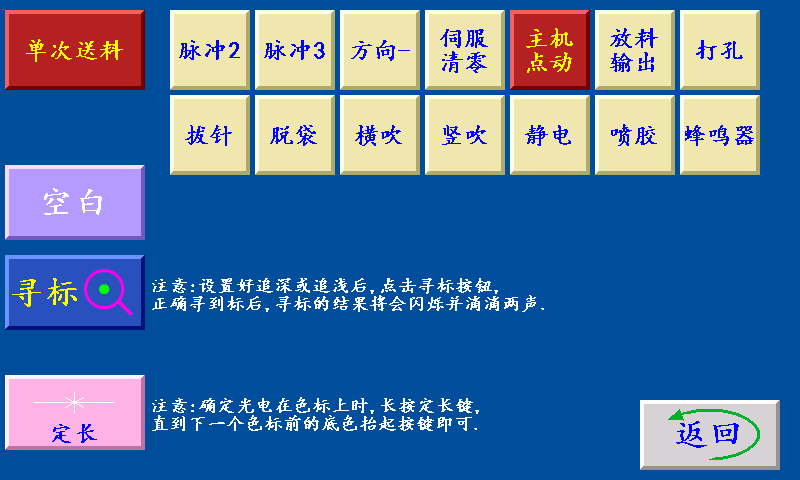

八、手动操作

单次送料：停机状态下，点击此键，送一次料后停止。

寻标：当‘寻标’键选择“深色/浅色”时按此键，伺服（步进）电机一直转到深色的色标点自动 停转时，设置为“追深”；伺服（步进）电机一直转到浅色的色标点自动停转时，设置为“追浅。

当‘寻标’键选择“空白”时，按此键无效

(注释：黄色按键在停机状态下，测试脚位是否正常)

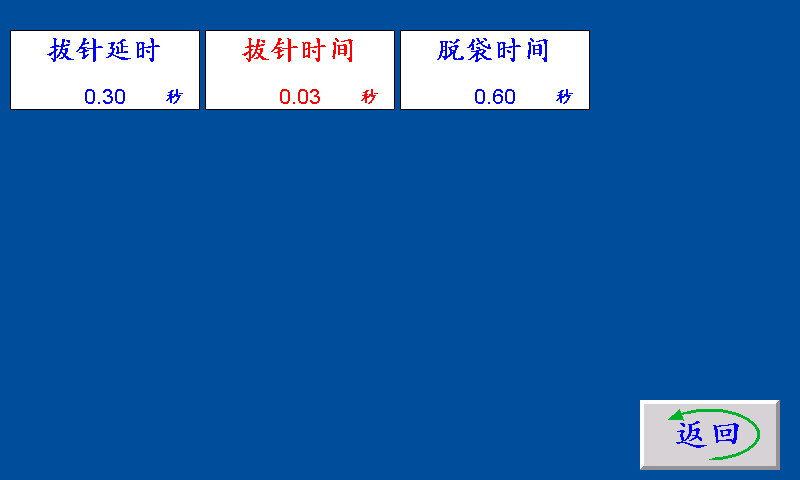

九、输送设置

拔针延时：一批结束之后，延时此参数设定的时间后拔针信号输出。

拔针时间：一批结束之后，拔针延时之后输出拔针信号，拔针信号输出时间由此参数调节。

脱袋时间：一批结束后延时“脱袋延时”的时间后脱袋信号输出，输出的时间由此参数设定。

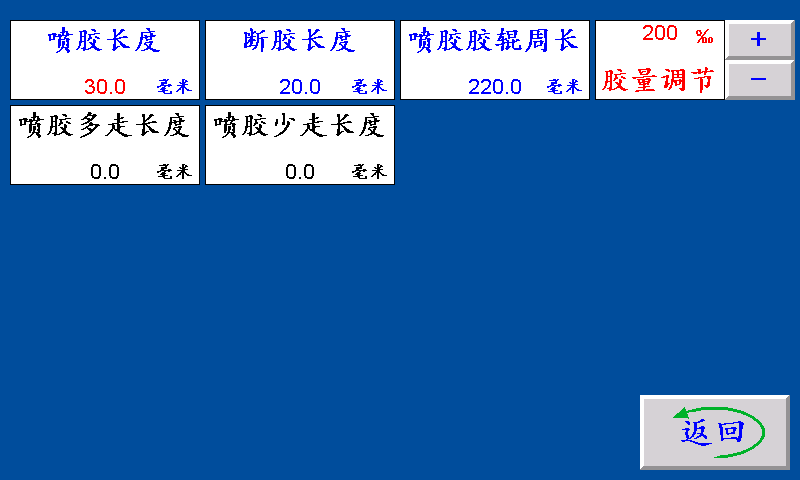

十、喷胶设置

喷胶长度：料送到此长度时，喷胶信号输出的长度。

断胶长度：送料结束前剩余此长度，则喷胶信号关闭。

喷胶胶辊周长：喷胶伺服（步进）电机带动橡胶辊转一圈的长度。

胶量调节：控制喷胶时的剂量千分比

喷胶多走长度：无补偿信号，下一次喷胶多走的脉冲数

喷胶少走长度：有补偿信号，下一次喷胶少走的脉冲数

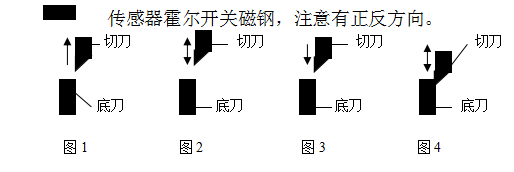

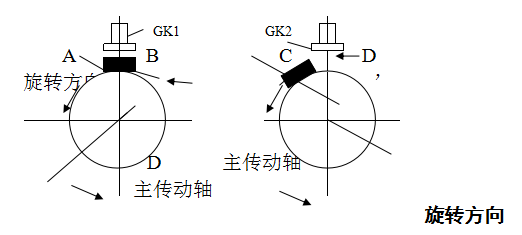

十一、输入传感器逻辑关系图

A ，开始送料位置,此时切刀向上运动,刚离开底刀,步进电机可顺利地将被制料送出(图1)。

B， 高位停机位置，此时切刀向上运动，至最高点，停机，可使烫切刀不致于破坏被制料（图2）。

C ，拖料极限位置，此时切刀向下运动，刚到底刀处，此时步进电机不能再送料，否则，被制料会堵于刀内或拉断（图3）。

D， 整本脱袋位置，此时切刀向下运动，刚到最低点，整本机在此位置将拉针拔出，再把整本制品推出（图4）。

A’取样逻辑位置，位于A与D之间。

十二、外接附件

1、 霍尔开关 　　红:+24V；黑:GND；黄:输入信号

2、 色标光电 　　红:+24V；黑:GND；白或绿:输入信号

3、 蜂鸣器 　　  红:+24V；黑:蜂鸣器信号

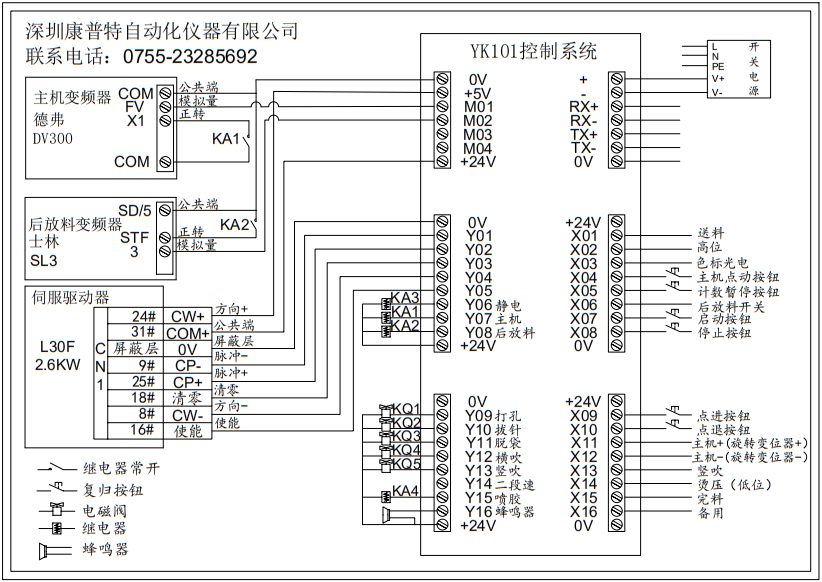

十三、外部接线

输入信号接线端子（0V）               输出信号接线端子（0V）

01,+（DC24V接入）                        01,0V

02,- 　　　　　　　　　　　　                02,+5V　　

03,RX+                               03,M01 主机模拟

04,RX- 　　    　　　　　　               04,M02 放料模拟 　　　　　　　　　　
05,TX+ 　　　　　　　　　　                 05,M03 备用模拟

06,TX-   　　　　  　　                06,M04 备用模拟

07,0V                                07,+24V

01,+24V                              01,0V

02,X01  GK1送料                        02,Y01 (CP1脉冲)

03,X02  GK2高位　　　　　　　　　　           03,Y02 (CP2脉冲)

04,X03  色标光电                        04,Y03 伺服清零

05,X04  外接主机点动                     05,Y04 (CP3脉冲)

06,X05  　　　　　　　　　　　　             06,Y05 (CW1方向)

07,X06  放料开关                        07,Y06 (CW2方向)

08,X07  外接启动                        08,Y07 主机输出信号(0V)

09,X08  外接停止                        09,Y08 放料开关信号(0V)

10,0V                                10,+24V

01,+24V                              01,0V

02,X09  外接点进                        02,Y09 打孔输出(0V)

03,X10  外接点退                        03,Y10 拔针输出(0V)

04,X11  主机+                          04,Y11 脱袋输出(0V)

05,X12  主机-                          05,Y12 横吹输出(0V)

06,X13  竖吹　　　　　　　　　　              06,Y13 竖吹输出信号(0V)

07,X14  补偿2　　　　　　　　　　              07,Y14 静电输出信号(0V)

08,X15  完料                          08,Y15 喷胶输出信号(0V)

09,X16                                09,Y16 蜂鸣器(0V)

10,0V                                 10,+24V
